10 lỗi Main Sunyung thường gặp và cách sửa nhanh tại xưởng

Trong quá trình vận hành máy in decal, bạt Hiflex, UV hay PET DTF, lỗi Main Sunyung khiến máy dừng hoạt động là sự cố rất phổ biến. Nhiều người nghĩ ngay đến việc thay main, nhưng phần lớn lỗi lại đến từ nguồn điện, cảm biến, motor hoặc dây tín hiệu. Bài viết này sẽ tổng hợp 10 lỗi Main Sunyung thường gặp cùng quy trình kiểm tra thực tế giúp anh em xử lý nhanh và tiết kiệm chi phí.

Trong quá trình vận hành máy in decal, máy in bạt Hiflex, máy in UV hay máy in PET DTF, không ít anh em gặp tình trạng hệ thống bo mạch Main Sunyung báo lỗi khiến toàn bộ máy dừng hoạt động. Nhiều người nghĩ ngay đến việc phải thay mới bo mạch, nhưng trên thực tế phần lớn các sự cố lại xuất phát từ nguồn điện, cảm biến, động cơ ngoại vi hoặc hệ thống cáp tín hiệu.

Nếu nắm vững quy trình rà soát, anh em hoàn toàn có thể tự xử lý nhanh tại chỗ, tiết kiệm đáng kể chi phí sửa chữa và hạn chế nguy cơ xung đột làm hỏng đầu phun đắt tiền.

1. Lỗi Origin Sensor Error (Lỗi cảm biến gốc)

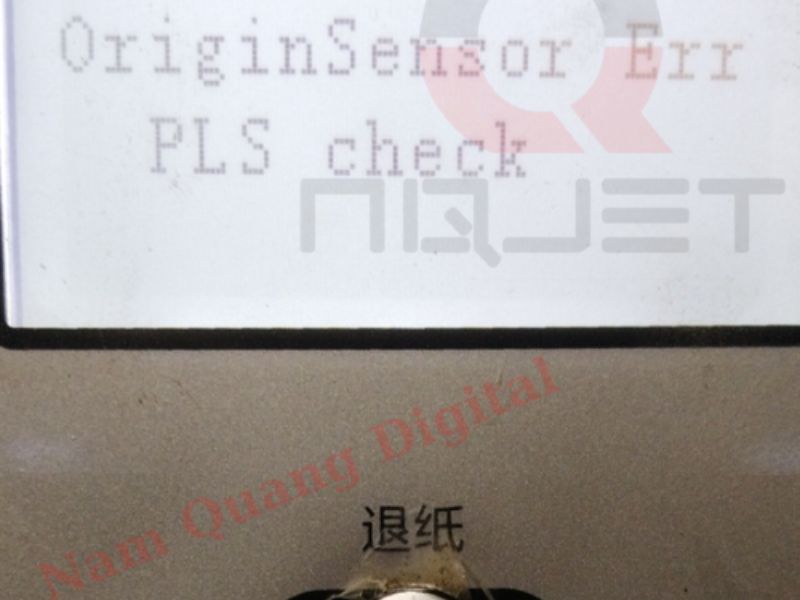

Lỗi Origin Sensor Error (Lỗi cảm biến gốc)

Origin Sensor Error là một trong những lỗi thường gặp trên hệ thống Main Sunyung của máy in decal, máy in bạt Hiflex, máy in UV và máy in PET DTF. Khi xuất hiện lỗi này, máy sẽ không xác định được vị trí gốc của cụm đầu in, khiến quá trình khởi động hoặc in bị gián đoạn.

• Dấu hiệu: Cụm đầu in di chuyển bất thường, va đập hoặc không thể trở về vị trí ban đầu. Màn hình điều khiển hiển thị thông báo "Origin Sensor Error" và treo lệnh in.

• Nguyên nhân: Mắt đọc cảm biến bị dính bụi giấy hoặc mực khô bám dính; cờ cảm biếnbị cong lệch, gãy; dây tín hiệu đứt ngầm; hoặc ray trượt cơ khí bị nghẽn vật lạ.

• Quy trình kiểm tra:

  1. Dùng tăm bông thấm cồn IPA lau sạch mắt đọc cảm biến và cờ sensor.

  2. Nắn chỉnh lại cờ cảm biến đảm bảo đi vào đúng khe sensor khi cụm đầu in đỗ về vị trí gốc.

  3. Tắt nguồn, dùng tay đẩy cụm đầu in để kiểm tra độ mượt của thanh ray chuyển động.

  • Mẹo kỹ thuật: Khoảng 70% - 80% trường hợp lỗi này có thể khắc phục triệt để bằng cách vệ sinh và rà soát lại dây jack tín hiệu lỏng mà không cần can thiệp sâu vào bo mạch chính.

2. Lỗi CAP ERROR (Lỗi trạm bảo vệ đầu phun)

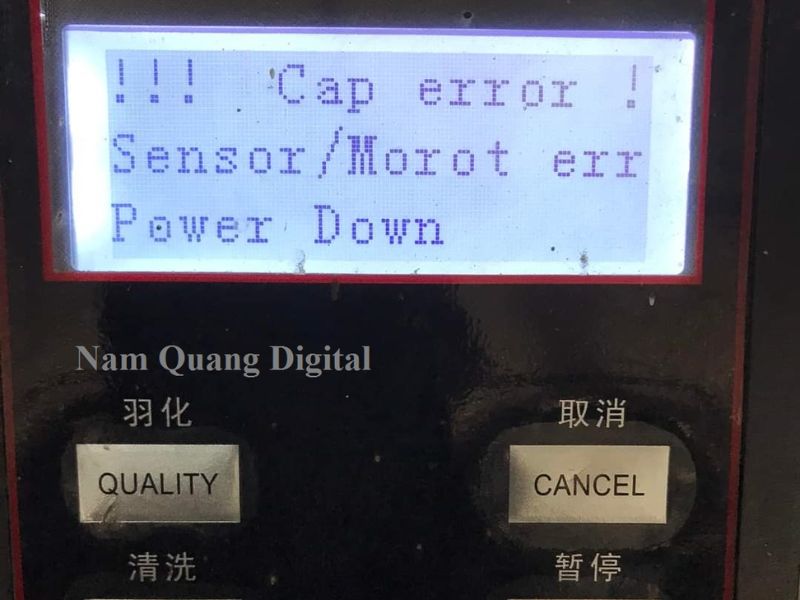

Lỗi CAP ERROR (Lỗi trạm bảo vệ đầu phun)

Mã lỗi xảy ra khi Main Sunyung không thể điều khiển cụm Cap Station (trạm cơ cấu nâng hạ bảo dưỡng đầu phun) vận hành đúng chu trình kỹ thuật.

• Dấu hiệu: Cụm đầu in không về đúng vị trí đỗ, bộ Cap Station không nâng lên/hạ xuống, máy phát ra tiếng kêu cơ khí cạch cạch rồi dừng hoạt động lập tức.

• Nguyên nhân: Motor nâng hạ Cap Station bị cháy, hoạt động yếu; hệ thống bánh răng truyền động bị mòn, gãy răng; dây curoa bị trùng đứt; hoặc trạm cap bị kẹt cứng do mực UV đông kết.

• Quy trình kiểm tra:

  1. Vệ sinh sạch cặn mực bám dính, kiểm tra hệ thống lò xo co giãn của cụm Cap.

  2. Đo điện áp cấp cho motor nâng hạ khi máy khởi động; kiểm tra độ mòn của các bánh răng truyền động.

  3. Rà soát mắt cảm biến hành trình của cụm Cap để đảm bảo tín hiệu phản hồi về mainboard không bị ngắt quãng.

3. Lỗi Sensor/Motor Error (Lỗi động cơ và cảm biến hành trình)

Mã lỗi hiển thị khi bo mạch chủ không nhận được xung tín hiệu phản hồi từ hệ thống motor chuyển động trục X/Y hoặc các cảm biến liên quan.

• Dấu hiệu: Đầu in di chuyển giật cục, phát tiếng rít lớn hoặc đứng im hoàn toàn; màn hình hiển thị mã "Sensor/Motor Error".

• Nguyên nhân: Motor X (Carriage Motor) hoặc motor Y (kéo phôi vật liệu) bị quá tải, cháy cuộn dây; bộ điều khiển bộ sấy Driver Motor bị lỗi quá nhiệt; hoặc lỏng hệ thống giắc cắm tín hiệu từ driver về Main Sunyung.

• Quy trình kiểm tra:

  1. Tắt máy, đẩy tay cụm đầu phun để rà soát độ trơn của bạc đạn và thanh dẫn hướng.

  2. Kiểm tra đèn LED trạng thái báo lỗi trên hộp Driver Motor; đo điện trở các cuộn dây motor X/Y.

  3. Kiểm tra độ căng của dây curoa chuyển động trục và vệ sinh sạch sẽ hệ thống mắt đọc hành trình.

4. Lỗi Power Down PLS Check (Lỗi ngắt nguồn bảo vệ)

Đây là mã lỗi cảnh báo hệ thống nghiêm trọng, bo mạch chủ kích hoạt chế độ tự động ngắt nguồn để bảo vệ linh kiện khỏi nguy cơ chập cháy diện rộng.

• Dấu hiệu: Máy tự động tắt lịm ngay khi vừa bật nguồn, đèn led hiển thị nguồn 42V trên bo mạch không sáng hoặc nhấp nháy liên tục.

• Nguyên nhân: Sụt áp nguồn 24V hoặc 42V; chập mạch linh kiện bên trong đầu phun (rò điện mạch mực); cháy IC điều khiển trên bo đầu phun (Headboard); hoặc bộ nguồn tổ ong bị quá tải.

• Quy trình kiểm tra:

  1. Dùng đồng hồ vạn năng đo độ ổn định điện áp đầu ra của các bộ nguồn tổ ong 24V và 42V.

  2. Rút toàn bộ cáp kết nối đầu phun, sau đó khởi động lại máy. Nếu máy hết báo lỗi, xác định nguyên nhân do chập mạch điện tử nội bộ của đầu phun. Tuyệt đối không cắm lại đầu phun cũ khi chưa xử lý dứt điểm mạch chập.

5. Lỗi không nhận diện đầu phun (No Printhead / Printhead Error)

Bo mạch điều khiển trung tâm hoàn toàn mất kết nối dữ liệu với hệ thống đầu phun kỹ thuật số.

• Dấu hiệu: Máy báo trạng thái "No Printhead", "Printhead Error", phần mềm RIP không thu nhận tín hiệu đầu phun hoặc không cho phép thực hiện lệnh in test tia.

• Nguyên nhân: Sợi cáp flat cáp đầu in bị rách, gãy đứt ngầm hoặc cắm lệch chân đồng; cháy IC giao tiếp trên bo đầu phun; mất nguồn cấp 42V; hoặc chip nhớ EEPROM trên đầu phun bị lỗi dữ liệu.

• Quy trình kiểm tra:

  1. Tắt nguồn máy, tháo sợi cáp cáp đầu in kiểm tra xem có bị cháy đen hoặc oxy hóa chân đồng không.

  2. Rà soát cầu chì bảo vệ mạch đầu phun trên bo mạch.

  3. Lưu ý sống còn: Luôn ngắt điện hoàn toàn trước khi tháo lắp cáp đầu phun. Thao tác cắm lệch, cắm ngược chiều cáp khi máy còn điện sẽ phá hủy bo đầu phun và Main Sunyung ngay lập tức.

6. Lỗi hệ thống đèn báo 42V (Lỗi nguồn cấp đầu phun)

Nguồn điện 42V là dòng điện chủ lực cấp năng lượng cho các kim phun hoạt động. Sự cố tại mạch nguồn này sẽ làm tê liệt quy trình phun mực.

• Dấu hiệu: Đèn led báo 42V trên Main Sunyung chuyển sang màu đỏ, nhấp nháy liên tục hoặc tắt hoàn toàn; máy chạy bình thường nhưng bản in trắng tinh, không ra mực.

• Nguyên nhân: Hỏng bộ nguồn tổng 42V; đứt cầu chì bảo vệ quá dòng trên main chính; cháy linh kiện bán dẫn MOSFET điều khiển nguồn; hoặc đầu phun bị chập gây nhảy mạch bảo vệ.

• Quy trình kiểm tra:

  1. Đo thông mạch hệ thống cầu chì và kiểm tra trạng thái linh kiện IC MOSFET trên bo mạch.

  2. Cách ly đầu phun để kiểm tra xem đèn 42V có phục hồi trạng thái xanh ổn định hay không, từ đó định vị chính xác vị trí linh kiện bị chập ngầm.

7. Lỗi máy chạy hành trình nhưng hoàn toàn không ra mực

Thiết bị nhận lệnh, cụm đầu phun di chuyển quét qua lại đúng biên độ file in, vật liệu cuốn đều nhưng thành phẩm xuất ra trắng tinh, không có vệt mực.

• Dấu hiệu: Bản in trắng hoàn toàn, nozzle test không hiển thị bất kỳ tia mực nào dù hệ thống không phát ra thông báo lỗi phần cứng trên màn hình.

• Nguyên nhân: Đầu phun bị khô màng mực do nghẹt nặng; đường ống dẫn mực đọng bọt khí lớn; hệ thống bơm hút mực thải bị hỏng; hoặc gioăng cao su bộ Captop bị hở làm mất lực hút chân không khi làm sạch máy.

• Quy trình kiểm tra:

  1. Kiểm tra độ kín khít giữa bề mặt đầu phun và mặt cao su Captop. Nếu bộ cap bị hở hoặc sứt mẻ, lực hút từ bơm sẽ bằng 0, khiến mực không thể đi xuống đầu phun.

  2. Kiểm tra hoạt động của motor bơm hút mực thải trong quá trình chạy lệnh Cleaning.

  3. Cảnh báo kỹ thuật: Tuyệt đối không dùng xi-lanh bơm ép áp lực quá mạnh vào đầu phun để thông nghẹt, áp suất lớn sẽ làm rách màng ngăn vách ngăn màu bên trong đầu phun.

8. Lỗi Encoder Error (Lỗi thước đo tọa độ hành trình)

Hệ thống mất khả năng kiểm soát tọa độ di chuyển của cụm carriage theo trục ngang, khiến máy mất phương hướng di chuyển.

• Dấu hiệu: Màn hình báo "Encoder Error", cụm đầu in di chuyển lao mạnh va đập vào hai bên thành máy, bản in bị lỗi lệch pass, sọc ngang hoặc chồng hình lên nhau.

• Nguyên nhân: Thước nhựa Encoder (thước phim trong suốt) bị bám dính bụi bẩn, dầu mỡ hoặc dính vệt mực; mắt đọc cảm biến encoder bị bẩn hoặc hỏng; dây cáp tín hiệu từ mắt đọc về main chính bị đứt ngầm.

• Quy trình kiểm tra:

  1. Dùng khăn mịn không xơ thấm cồn IPA lau sạch nhẹ nhàng hai mặt của dải thước phim Encoder. Tuyệt đối không chạm tay trực tiếp lên thước vì dầu mỡ từ mồ hôi tay sẽ làm sai lệch tia đọc của mắt cảm biến.

  2. Vệ sinh khe đọc của mắt cảm biến Encoder; rà soát độ vuông góc và khoảng cách giữa mắt đọc và dải thước theo đúng tiêu chuẩn.

  • Kinh nghiệm thực tế: Đến 90% lỗi liên quan đến Encoder xuất phát từ yếu tố vệ sinh thước phim và mắt đọc bám bẩn chứ không phải do lỗi chip xử lý của Main Sunyung.

9. Lỗi motor không kéo giấy vật liệu

Hệ thống cơ cấu chuyển động trục dọc không vận hành, khiến phôi in đứng yên một chỗ.

• Dấu hiệu: Đầu in vẫn phun mực quét qua lại nhưng bạt hoặc decal đứng yên, dẫn đến màng mực bị chồng chéo lên nhau tại một vị trí, gây lỗi chồng pass, cháy bản in.

• Nguyên nhân: Driver điều khiển motor Y bị lỗi mạch, ngắt dòng do quá nhiệt; motor kéo bạt bị cháy cuộn dây hoặc vỡ bánh răng truyền động cơ khí; lỏng dây jack cấp xung điều khiển từ mainboard về driver.

• Quy trình kiểm tra:

  1. Kiểm tra trạng thái đèn led báo lỗi trên bộ Driver điều khiển motor Y (motor kéo vật liệu).

  2. Đo điện trở các cuộn dây motor; rà soát hệ thống con lăn ép giấy, bánh răng truyền động xem có bị kẹt dị vật hay không.

10. Lỗi máy bỗng nhiên đứng im hoàn toàn khi đang in giữa chừng

Thiết bị đang chạy file in bình thường thì đột ngột dừng lại, đầu phun đứng yên trên bề mặt chất liệu trong khi phần mềm RIP trên máy tính vẫn báo trạng thái đang xuất dữ liệu.

• Dấu hiệu: Lệnh in bị treo giữa chừng, mất kết nối hoàn toàn giữa máy tính điều khiển và hệ thống máy in quảng cáo.

• Nguyên nhân: Cáp truyền dữ liệu USB hoặc cáp mạng LAN chất lượng kém, không có vòng chống nhiễu hoặc giắc cắm bị lỏng; máy tính bị quá tải dung lượng RAM hoặc xung đột phần mềm diệt virus; file thiết kế in quá nặng; hoặc điện lưới bị sụt áp đột ngột.

• Quy trình kiểm tra:

  1. Kiểm tra và thay thế bằng sợi cáp truyền dữ liệu USB/LAN có bọc màng chống nhiễu chuyên dụng, chiều dài cáp không nên vượt quá thông số tiêu chuẩn để đảm bảo băng thông ổn định.

  2. Tắt các tính năng tự động cập nhật của Windows và phần mềm diệt virus trong giờ sản xuất của xưởng.

  3. Trang bị bộ lưu điện UPS cho hệ thống máy in để bảo vệ bo mạch chủ khỏi hiện tượng chập chờn điện lưới gây treo máy.

Tổng kết

Việc chẩn đoán chính xác pan bệnh dựa trên quy trình rà soát loại trừ từ thiết bị ngoại vi, hệ cơ khí trước khi can thiệp vào mạch điện tử sẽ giúp anh em làm chủ công nghệ, tiết kiệm tối đa chi phí mua sắm vật tư.

Anh em đang vận hành hệ thống Main Sunyung chạy đầu phun XP600, TX800, i1600 hay i3200 nếu gặp các biểu hiện sự cố nêu trên hoặc cần hỗ trợ đo đạc sửa chữa bo mạch, nạp lại dữ liệu phần mềm, có thể chia sẻ cụ thể dòng máy đang chạy để em hỗ trợ thêm nhé.
