Thông số chính xác từ máy CG-60SRIII
Theo file danh mục linh kiện của series CG‑SRIII (bao gồm CG-60SRIII) thì:
- Mã B MP-100S2M210 là “Timing belt” sử dụng cho nhóm X-Drive Assy. Scribd+1
- Mã B MP-M801615 Y-belt 60 là dây cho Y-Drive Assy – dành riêng model khổ 60cm. Scribd+1
- Cho nên: nếu bạn muốn thay dây cho CG-60SRIII, hai mã trên là cực kỳ quan trọng để tra.
Chi tiết thêm về dây 100S2M210: chiều dài vòng ~ 210mm, chiều rộng ~ 10mm, rãnh S2M (pitch 2mm) – theo nguồn linh kiện thay thế. GPR Industrial+1
Lưu ý: Dây 210mm này có vẻ rất ngắn - có thể là dây nội bộ cụ thể cho cơ cấu X-drive nhỏ (ví dụ slider) chứ không phải dây chính khung Y lớn.
Vì vậy, cần xác định vị trí bạn muốn thay: là dây X-axis, Y-axis, hoặc toàn bộ khung chuyển động.

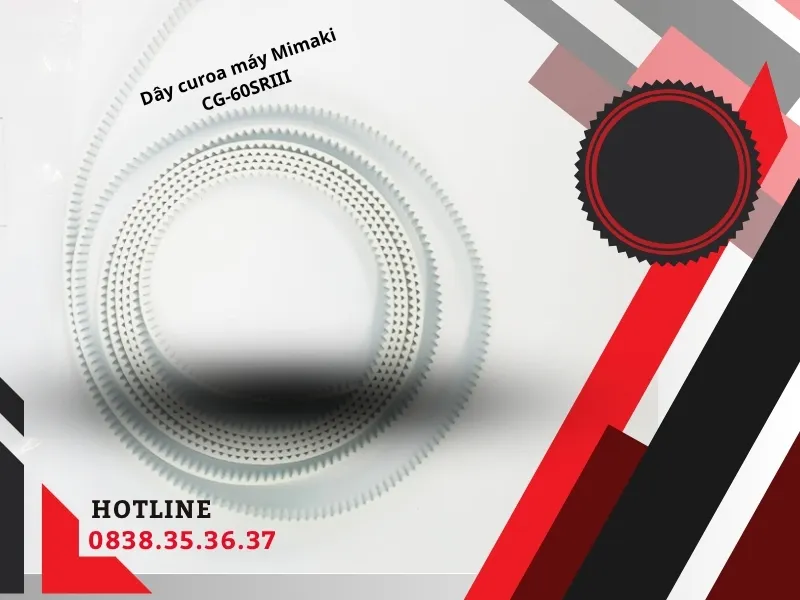

Dây curoa máy Mimaki CG-60SRIII
Hướng dẫn trước khi đặt mua & thay thế dây curoa máy cắt bế Mimaki CG-60SRIII
-
Hãy mở nắp máy, kiểm tra mã in trên dây hiện tại (nếu còn đọc được) — thường có ghi “S2M”, “2M”, hoặc số răng, chiều rộng 10mm, vv.
-
Đo chiều dài vòng thực tế (khi dây vòng kín), hoặc đo hai pulley và quãng lắp. So với thông số: 100-S2M-210 = vòng 210mm (dành cho một số máy nhấn nhỏ) GPR Industrial
-
Chắc chắn rãnh và pitch phù hợp: máy Mimaki ghi “S2M” trong phần tiêu chí: danh sách linh kiện có “60 S2M 200” cho Y-Drive Assy của CG-60SR. expomedios.net
-
Khi thay: đảm bảo dây không bị xoắn, bánh răng – pulley thẳng hàng, và căng dây đúng theo hướng dẫn bảo trì: “For the timing belt, place the belt at the center of both pulleys so as to be in level… check the belt tension and engagement.” Scribd
-
Nên ưu tiên linh kiện chính hãng hoặc linh kiện tương đương chất lượng tốt- vì nếu dây sớm đứt, lệch hoặc trượt sẽ ảnh hưởng nghiêm trọng đến đầu cắt, mối nối decal, khổ bế.
-
Khi mua từ nhà cung cấp tại Việt Nam hoặc quốc tế, hãy hỏi rõ: “mã MP-100S2M210” hoặc “MP-M801615 Y-belt 60” để đảm bảo đúng model CG-60SRIII.
