Cáp đầu in Mimaki DX7 – Linh kiện nhỏ nhưng cực kỳ quan trọng
Trong hệ thống máy in khổ lớn dùng đầu DX7, cáp đầu in là bộ phận truyền tín hiệu trực tiếp từ main xuống đầu phun. Nhìn thì đơn giản, nhưng nếu lỗi là “toang cả bản in”.
1. Chức năng của cáp đầu in DX7
- Truyền dữ liệu in từ mainboard xuống đầu in
- Điều khiển xung phun mực chính xác từng nozzle
- Đồng bộ tín hiệu tốc độ cao khi máy in hoạt động
Hiểu đơn giản:
Main là não – đầu in là tay – cáp chính là dây thần kinh

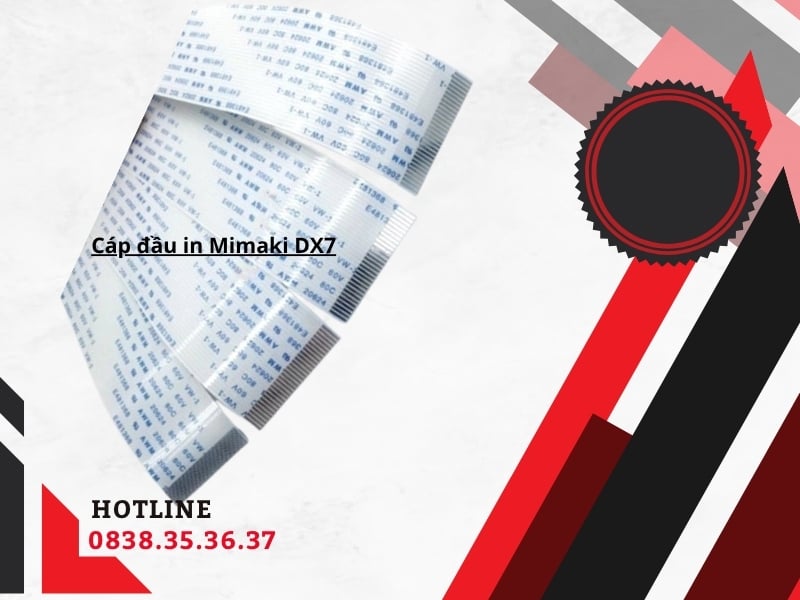

Cáp đầu in Mimaki DX7
2. Tương thích máy
Cáp đầu in DX7 thường dùng cho các dòng máy:
- Mimaki JV150, JV300, CJV150, CJV300
- Máy in dùng đầu DX7 của Mimaki, Roland, Mutoh
Một số máy dùng 2 đầu → cần 2 bộ cáp
Có loại cáp đơn, cáp đôi hoặc full set 4 dây
3. Đặc điểm kỹ thuật
- Dạng cáp dẹt (FFC – flat cable)
- Số pin phổ biến: 31 pin, 35 pin
- Chiều dài: 30cm – 50cm tùy máy
- Chịu nhiệt, chịu nhiễu tốt
Cáp chất lượng kém rất dễ gây sai xung → sọc bản in
4. Dấu hiệu cáp đầu in bị lỗi
Anh em làm nghề nên để ý:
- In sọc, mất tia nhưng đầu in còn tốt
- Lệch tia, nhảy tia bất thường
- Máy lúc nhận đầu, lúc không
- In sai màu, lỗi dữ liệu
Nhiều ca thực tế:
Không phải chết đầu DX7…
Chỉ là cáp đầu in bị đứt ngầm hoặc oxy hóa
5. Giá tham khảo
- Cáp DX7: khoảng 100.000 vnd / 1 sợi x 4 = 400.000đ / full 4 sợi cáp đầu in dx7
Giá rẻ nhưng ảnh hưởng trực tiếp đến đầu in vài chục triệu
6.Kinh nghiệm thực tế (rất quan trọng)
- Thay đầu DX7 nên thay luôn cáp
Vì nhà sản xuất cũng khuyến nghị thay đồng bộ để tránh lỗi - Không bẻ gập cáp quá góc
- Tránh dính mực, dung môi
- Kiểm tra chân socket main trước khi cắm
👉 Sai 1 bước → cháy đầu in ngay
Khi nào nên thay cáp đầu in DX7
- Đã test main và đầu in ok nhưng vẫn lỗi
- Cáp có dấu hiệu gãy, cháy, oxy hóa
- Máy in bị chập chờn tín hiệu
Cáp đầu in Mimaki DX7 là linh kiện nhỏ nhưng cực kỳ quan trọng:
- Giá rẻ nhưng ảnh hưởng lớn
- Có thể gây hiểu nhầm là chết đầu in
- Nên kiểm tra trước khi quyết định thay đầu
Anh em đang gặp lỗi:
In sọc, mất tia, nhảy tia DX7
Gửi mình test nozzle hoặc video máy chạy
Mình xem giúp đúng bệnh – tránh thay oan vài chục triệu
