Linh kiện máy in uv là gì? Toàn bộ kiến thức chủ xưởng bắt buộc phải biết

Để làm chủ một phân xưởng kỹ thuật số và tối ưu hóa dòng tiền, việc hiểu rõ linh kiện máy in UV là gì cùng nguyên lý vận hành của từng bộ phận là cấu phần cốt lõi của mọi chủ xưởng. Máy in UV là một hệ thống cơ cơ điện tử phức tạp; chỉ cần một linh kiện nhỏ như bộ lọc damper bị nghẹt hay bo mạch lỗi kết nối sợi quang cũng đủ khiến toàn bộ dây chuyền cày đơn bị đình trệ. Bài viết này sẽ bóc tách chi tiết các linh kiện xương sống giúp máy vận hành ổn định và sắc nét.

Linh kiện máy in UV là gì và tầm quan trọng đối với nhà xưởng

Linh kiện máy in UV là tập hợp toàn bộ các bộ phận phần cứng, hệ thống cơ khí, bo mạch điện tử và các thiết bị quang học phối hợp cấu thành nên một cỗ máy in UV hoàn chỉnh.

Khác với các dòng máy in bạt hay in kỹ thuật số thông thường, linh kiện của máy in UV đòi hỏi tiêu chuẩn kỹ thuật và độ chính xác cực cao. Nguyên nhân là do hệ thống phải xử lý loại mực in UV đặc thù, có cơ chế đóng rắn hỏa tốc bằng bức xạ tia cực tím ngay sau khi phun.

Trong phân khúc các dòng máy in quảng cáo kỹ thuật số hiện đại, máy in công nghệ UV đang chiếm ưu thế tuyệt đối nhờ khả năng in trực tiếp lên hầu hết mọi vật liệu phẳng và cuộn như: mica, alu, inox, gỗ, nhựa, thủy tinh, tấm PVC, và kể cả chất liệu da cao cấp. Để cỗ máy này hoạt động ổn định và liên tục, hệ thống linh kiện máy in UV đóng vai trò cực kỳ cốt lõi.

Linh Kiện Máy In UV Là Gì? Toàn Bộ Kiến Thức Quan Trọng Chủ Xưởng Phải Biết



1. Linh kiện máy in UV gồm những gì?

Dưới đây là danh sách và bóc tách chi tiết các loại đầu phun UV thực chiến phổ biến nhất năm 2026 giúp chủ xưởng dễ dàng tra cứu, lựa chọn hoặc nâng cấp cấu hình:

1.1 Các Loại Đầu Phun UV Phổ Biến Nhất Hiện Nay

1.1.2 Đầu phun Epson i1600-U1

• Phân khúc ứng dụng: Dòng đầu in phổ thông, đặc biệt thích hợp cho các dòng máy in UV mini, máy UV phẳng khổ nhỏ 4060 và khổ trung 6090.

• Ưu điểm: Chi phí đầu tư thấp, dễ căn chỉnh bộ Profile màu, tiết kiệm lượng mực tiêu hao tốt và dải màu lên đều mịn. Đây là lựa chọn tối ưu dòng tiền giúp các xưởng mới mở nhanh chóng thu hồi vốn.

1.1.3 Đầu phun Epson i3200-U1

• Phân khúc ứng dụng: Phiên bản nâng cấp công nghiệp, công suất cao, chuyên dụng cho các dòng máy in UV phẳng 9013, máy UV cuộn khổ 1m6 đến 1m8 hoặc hệ thống máy in UV DTF.

• Ưu điểm: Tốc độ quét file hỏa tốc nhờ số lượng lỗ phun nano lớn, độ bền dải màu vượt trội và duy trì bản in sắc nét, không bị lỗi sọc bài ngay cả khi vận hành ở tốc độ cao.

1.1.4 Đầu phun DX8 (TX800)

• Phân khúc ứng dụng: Phân khúc đầu in giá rẻ, phổ biến trên các dòng máy in UV mini nhập khẩu nguyên chiếc hoặc máy chế đời cũ.

• Ưu điểm: Giá linh kiện thay mới siêu mềm, dễ dàng tháo lắp và căn chỉnh kỹ thuật. Bản in đạt độ nét khá, phù hợp cho tiệm in nhỏ, shop quà tặng cá nhân hóa hoặc startup cần tối ưu hóa tối đa nguồn vốn ban đầu.

1.1.5 Đầu phun Ricoh GEN5 – GEN6

• Phân khúc ứng dụng: Dòng đầu phun phân khúc công nghiệp cao cấp, chuyên trị các dòng máy phẳng bệ lớn như UV 1313, UV 2513 hoặc máy UV phẳng khổ lớn 1325.

• Ưu điểm: Kết cấu mặt đầu phun bằng thép không gỉ cho độ bền bỉ vô địch, khả năng chịu tải cày đơn liên tục 24/7. Áp lực phun cực khỏe, hạt mực bám dính siêu chắc trên các bề mặt trơ khó ăn mực như inox, kính, gỗ dày và đạt tuổi thọ linh kiện dài lâu nhất.

1.1.6 Đầu phun Konica 512i – 1024

• Phân khúc ứng dụng: Phân khúc máy công nghiệp sản lượng lớn, chuyên dụng cho dòng máy UV dạng cuộn hoặc máy UV phẳng siêu lớn.

• Ưu điểm: Tần số phun mực cực cao, vận hành mượt mà hỏa tốc với các dòng vật liệu dạng cuộn (decal, bạt canvas, da thuộc). Tuổi thọ đầu phun bền bỉ, ít hỏng vặt, là giải pháp xương sống cho các nhà máy, xưởng in quảng cáo quy mô sản xuất lớn.

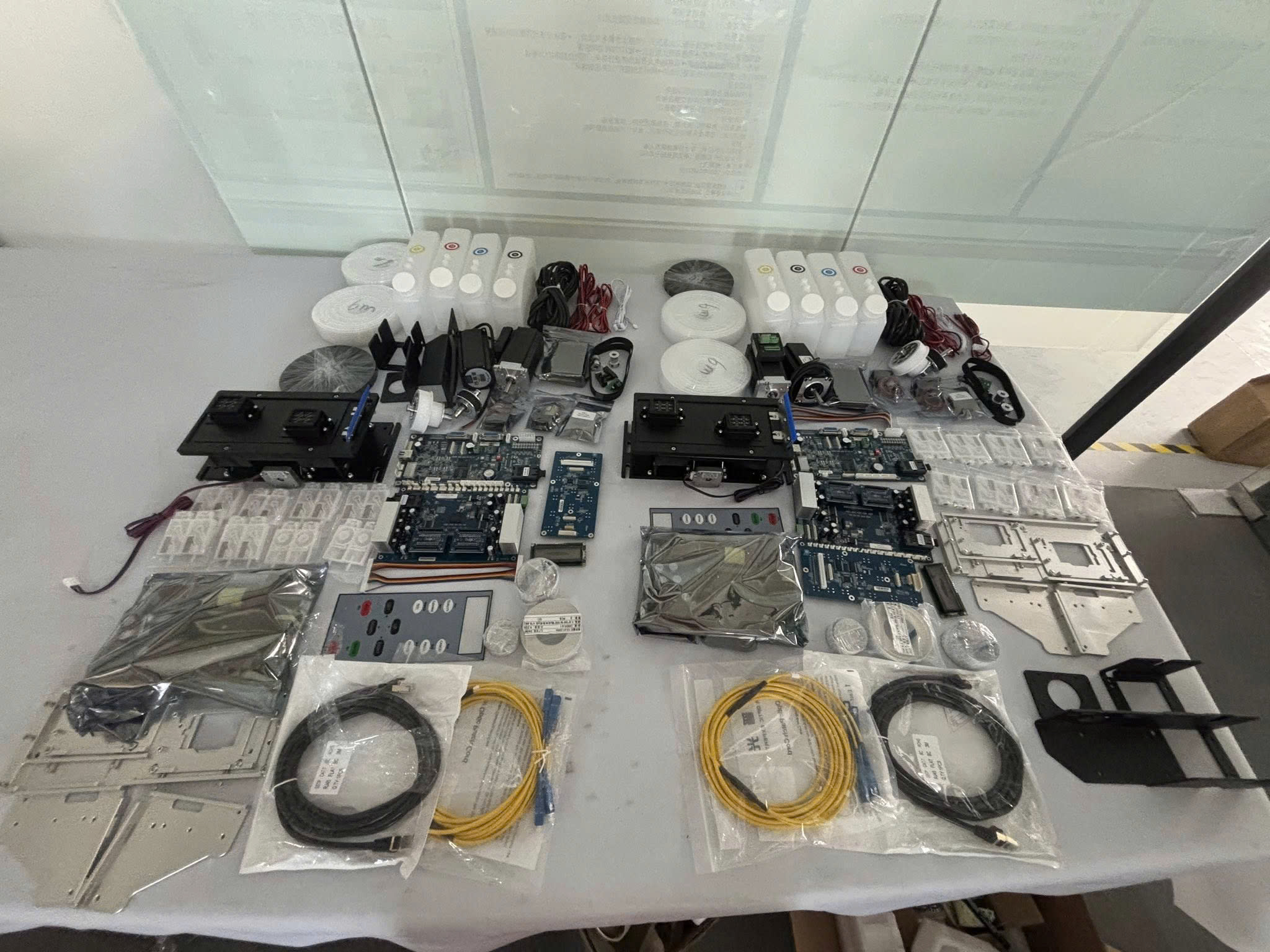

Linh Kiện Máy In UV Là Gì? Toàn Bộ Kiến Thức Quan Trọng Chủ Xưởng Phải Biết

2. Dấu hiệu đầu phun UV bị lỗi

Đầu phun UV là linh kiện quan trọng nhất trong toàn bộ hệ thống máy in UV. Khi đầu phun có vấn đề, chất lượng bản in sẽ giảm ngay lập tức. Dưới đây là những dấu hiệu phổ biến nhất để bạn nhận biết sớm và xử lý kịp thời:

• Bản in bị sọc: Đây là dấu hiệu rõ ràng nhất. Khi một hoặc nhiều line mực không phun đều, bản in sẽ xuất hiện các vệt sọc ngang hoặc sọc dọc tùy theo hướng in. Lỗi này thường liên quan đến damper, dây mực hoặc đầu phun bắt đầu nghẹt.

• Mất tia: Đầu phun bị mất một phần tia hoặc mất hoàn toàn màu. Khi test đầu phun sẽ thấy thiếu line rõ rệt. Nguyên nhân có thể do capping hở, damper kém chất lượng, bọt khí hoặc mực không đủ áp.

• Mực phun không đều: Màu chỗ đậm chỗ nhạt, loang mờ theo từng đoạn. Đây là dấu hiệu đầu phun đang xuống dần hoặc hệ thống cấp mực không ổn định, van một chiều yếu hoặc mực bị tách màu.

• Màu loang nhẹ do khí lọt vào damper: Khí lọt vào damper khiến mực không vào đều và tạo những vệt loang mờ trên bản in. Dấu hiệu này xuất hiện nhiều nhất khi dây mực không kín hoặc bị gãy ngầm.

• Đầu phun khô do capping không kín: Nếu capping bị lệch, chai cứng hoặc cao su không còn đàn hồi thì đầu phun sẽ khô rất nhanh. Khi đầu phun khô, bản in mất tia liên tục và rất khó hồi lại.

Linh Kiện Máy In UV , máy in UV phẳng, máy in bạt, máy in decal

3. Nhóm đèn UV - Bộ phận sấy mực quan trọng

Đèn UV giúp đóng rắn mực ngay khi in. Nếu đèn UV yếu thì màu sẽ lem hoặc không khô trên bề mặt.

3.1 Các dạng đèn UV trong máy in UV phổ biến nhất hiện nay

Đèn UV là linh kiện quan trọng giúp mực UV đóng rắn ngay khi vừa phun lên bề mặt vật liệu. Chất lượng đèn UV ảnh hưởng trực tiếp đến độ bám mực, độ bóng, độ bền màu và khả năng in tốc độ cao. Trên thị trường hiện nay có bốn loại đèn UV phổ biến nhất:

• 3.1.2 Đèn UV LED 395nm: Đây là loại đèn được dùng nhiều cho máy in UV mini và UV 6090. Đèn 395nm cho khả năng đóng rắn nhanh, màu lên sáng và phù hợp với đa số dòng mực UV phổ thông. Ưu điểm là giá tốt và tuổi thọ cao.

• 3.1.3 Đèn UV LED 405nm: Đèn 405nm cho ánh sáng mềm hơn và ít tạo mùi khi sấy mực, phù hợp với các dòng mực UV cao cấp. Một số dòng máy UV phẳng hiện đại sử dụng loại đèn này để tăng độ bóng bề mặt và độ bám vật liệu.

• 3.1.4 Đèn UV 12V – 24V – 48V: Đây là cách phân loại theo điện áp. Từng dòng máy UV sẽ sử dụng loại đèn có điện áp phù hợp với hệ thống bo mạch và nguồn. Đèn UV điện áp cao thường cho công suất mạnh hơn, giúp đóng rắn mực nhanh khi in tốc độ cao.

• 3.1.5 Đèn UV dạng tổ ong: Là dòng đèn chuyên dụng cho máy UV phẳng hoặc máy công nghiệp. Cấu trúc dạng tổ ong giúp tản nhiệt tốt, chiếu sáng mạnh và đều hơn, đặc biệt phù hợp với các máy cần độ ổn định và tuổi thọ đèn cao.

3.2. Khi nào cần thay đèn UV

Đèn UV đóng vai trò cực kỳ quan trọng trong việc làm khô và đóng rắn mực ngay lập tức. Khi đèn bắt đầu yếu hoặc hỏng, chất lượng bản in sẽ giảm rõ rệt. Dưới đây là những dấu hiệu phổ biến nhất để chủ xưởng biết khi nào cần thay đèn UV:

• 3.2.1 Mực in chạm tay không khô: Đây là dấu hiệu rõ ràng nhất. Nếu sau khi in mà bạn chạm nhẹ vào bề mặt thấy mực còn ướt hoặc hơi dính thì đèn UV đã không còn đủ công suất để đóng rắn mực.

• 3.2.2 Bản in không bóng: Đèn UV yếu khiến bề mặt mực không được sấy đủ, từ đó làm mất độ bóng vốn có của bản in UV. Đây là dấu hiệu thường xuất hiện khi đèn gần hết tuổi thọ.

• 3.2.3 Màu dễ tróc ra khỏi bề mặt: Mực không được đóng rắn hoàn toàn sẽ rất dễ bong tróc khi chà sát nhẹ hoặc gấp cong. Điều này đặc biệt dễ thấy khi in trên các vật liệu phẳng như mica, alu, nhựa hoặc kính.

• 3.2.4 Đèn nóng bất thường, giảm tuổi thọ: Nếu đèn UV nóng hơn mức bình thường hoặc phát sáng yếu dần theo thời gian thì đó là dấu hiệu đèn đã xuống cấp. Tiếp tục sử dụng sẽ làm đèn hư nhanh hơn và ảnh hưởng tiêu cực đến cả đầu phun.

4. Nhóm hệ thống cấp mực

Hệ thống cấp mực là một trong những nhóm linh kiện quan trọng nhất trong máy in UV, quyết định trực tiếp đến độ ổn định của bản in. Chỉ cần một chi tiết nhỏ trong hệ thống mực gặp vấn đề, bản in sẽ ngay lập tức bị sọc, mất màu hoặc thiếu tia.

4.1 Cấu tạo hệ thống mực UV – Bộ phận quyết định sự ổn định khi in

• Bình mực UV: Đây là nơi chứa mực chính của máy. Bình mực phải trong suốt hoặc có thang đo để giúp người vận hành dễ kiểm soát mức mực còn lại. Mực UV tại đây cần được bảo quản đúng tiêu chuẩn nhằm tránh hiện tượng tách màu hoặc tạo cặn.

• Dây mực: Đường dẫn mực từ bình chứa đến damper. Dây mực phải đảm bảo đủ độ đàn hồi và chịu được áp lực mực trong thời gian dài. Nếu dây bị gấp khúc hoặc gãy ngầm sẽ khiến mực cấp không đều và tạo bọt khí.

• Damper UV: Linh kiện có nhiệm vụ lọc mực lần cuối trước khi vào đầu phun và giữ áp mực ổn định. Đây là linh kiện rất dễ hư hỏng, đặc biệt khi dùng mực kém chất lượng hoặc hệ thống dây mực lỏng khiến khí lọt vào damper.

• Van một chiều: Linh kiện giúp mực chỉ đi theo một hướng duy nhất và ngăn mực chảy ngược lại. Khi van bị yếu sẽ khiến mực không hồi về bình hoặc gây thiếu áp, dẫn đến tình trạng mất tia khi in.

• Bộ lọc mực: Bộ phận giúp loại bỏ hoàn toàn bụi mực, tạp chất và cặn nhỏ trước khi mực đi vào hệ thống. Lọc mực sạch giúp kéo dài tuổi thọ đầu phun và giảm thiểu tối đa hiện tượng nghẹt tia.

• Két hút mực phụ: Giữ nhiệm vụ cân bằng áp lực mực và giúp máy ổn định khi in tốc độ cao. Két phụ yếu hoặc bẩn rất dễ gây mất màu, lên mực chậm và đứt tia theo từng đoạn.

5. Lỗi thường gặp của hệ thống cấp mực

Hệ thống cấp mực là một trong những bộ phận dễ xảy ra lỗi nhất trên máy in UV. Khi một chi tiết trong hệ thống mực gặp vấn đề, bản in sẽ ngay lập tức xuất hiện sọc, mất màu hoặc loang mực. Dưới đây là những lỗi phổ biến nhất mà các xưởng in thường gặp.

• Damper bị nghẹt, đóng cặn:

  • Dấu hiệu: Bản in bị sọc ngang, thiếu line màu cố định dù đã thực hiện lệnh Cleaning.

  • Xử lý: Tiến hành thay mới damper hỏa tốc (linh kiện này chi phí rất rẻ, nên có sẵn trong kho).

• Lọt khí vào đường ống dẫn mực:

  • Dấu hiệu: Khi test đầu phun thấy thiếu tia, mất dải line theo từng đoạn ngẫu nhiên.

  • Xử lý: Kiểm tra lại các khớp nối mối ren dây mực, sử dụng xi-lanh chuyên dụng để xả bỏ hoàn toàn bọt khí thừa ra khỏi hệ thống.

• Van một chiều bị yếu, kẹt dòng:

  • Dấu hiệu: Mực không hồi về bình chính. Khi chạy đơn hàng dài, màu sắc bị nhạt dần và mất hoàn toàn màu sau vài mét in đầu tiên.

  • Xử lý: Thay thế van một chiều mới để tái lập áp suất hút xả chuẩn kỹ thuật.

• Mực UV bị tách lớp, biến tính do lưu kho lâu:

  • Dấu hiệu: Bản in bị loang màu, lệch tông hoàn toàn so với file thiết kế trên máy tính.

  • Xử lý: Đối với máy ít chạy, bắt buộc phải xả bỏ toàn bộ lượng mực cũ, súc rửa hệ thống ống dẫn trước khi nạp mực mới. Khuyến nghị lắc đều bình chứa định kỳ hằng tuần.

• Dòng mực cấp không đều gây sọc bài:

  • Dấu hiệu: Bản in xuất hiện các vệt sọc nhẹ đến sọc nặng đan xen.

  • Xử lý: Kiểm tra tổng thể xem dây mực có bị gãy ngầm, bơm hồi mực có bị chậm hay không và tiến hành làm sạch bụi bẩn lọt vào đường mực.

6. Nhóm linh kiện chuyển động trong máy in UV gồm những gì?

Hệ thống chuyển động là bộ phận giúp đầu phun chạy mượt, chính xác và ổn định trong suốt quá trình in. Chỉ cần một linh kiện trong nhóm này gặp vấn đề, bản in sẽ bị lệch, rung hoặc nhòe màu. Dưới đây là các linh kiện quan trọng nhất trong hệ thống chuyển động của máy in UV.

6.1 Motor servo

Motor servo điều khiển chuyển động chính xác của các trục, đặc biệt là trục Y và trục X. Servo có độ ổn định cao, phản hồi nhanh và thích hợp cho các máy UV chạy tốc độ cao hoặc in chi tiết đòi hỏi độ chính xác lớn. Motor Servo cao cấp sở hữu tần số phản hồi xung cực nhanh, chịu tải tốt, giúp máy vận hành ổn định ở tốc độ cao mà không bị mất bước kỹ thuật.

6.2 Motor step

Đảm nhiệm việc dịch chuyển cơ học theo từng bước nhỏ độc lập, đều đặn. Dòng motor này hoạt động bền bỉ, chi phí thay thế rẻ, rất phổ biến trên các hệ thống nâng hạ trục Z hoặc trục cuộn phôi.

6.3 Encoder strip

Dải nhựa kỹ thuật số chứa hàng ngàn vạch phân vị cực nhỏ giúp máy định vị chính xác tọa độ quét của đầu phun. Nếu thước quang bị bám bụi bẩn công nghiệp hoặc trầy xước, máy sẽ mất phương hướng, làm bản in bị lệch ly và tạo hiệu ứng bóng mờ (ghosting).

6.4 Encoder sensor

Linh kiện đọc và truyền dữ liệu tọa độ từ thước quang về bo mạch chủ. Sensor bị mờ, bám bụi hoặc yếu sẽ khiến hệ thống tính toán sai vị trí đầu phun, dẫn đến lỗi chồng hình, mất độ nét dải chữ nhỏ.

6.5 Dây curoa

Linh kiện kết nối lực giữa motor và cụm carriage. Độ căng của dây curoa phải đạt chuẩn kỹ thuật; nếu dây quá căng hoặc quá chùng đều gây ra hiện tượng sọc bài, rung lắc khi máy tăng tốc.

6.6 Bánh đà kéo

Bộ phận duy trì chuyển động tịnh tiến ổn định, giảm chấn cho hệ thống. Khi linh kiện này bị mài mòn hoặc lệch tâm cơ học, bệ máy sẽ phát ra tiếng kêu lạ và gây rung lệch theo chiều chuyển động của trục.

6.7 Thanh trượt vuông

Giữ nhiệm vụ nâng đỡ và dẫn hướng cho cụm carriage di chuyển thẳng tuyệt đối. Nếu thanh ray bị khô dầu hoặc bám vụn phôi vật liệu, đầu phun sẽ bị rung giật, làm giảm mạnh độ phân giải hạt mực

7. Dấu hiệu Motor hoặc Encoder bị lỗi trong máy in UV

Dưới đây là các dấu hiệu cảnh báo trực quan tại xưởng:

• Hệ thống bị rung lắc khi quét file: Khi motor bị suy hao lực hoặc dây curoa truyền động bị chùng, bệ máy sẽ xuất hiện hiện tượng rung lắc nhẹ. Sự mất ổn định cơ học này làm dải hạt mực nano không rơi đúng điểm, khiến bản in kém sắc nét và mờ nhòe chi tiết.

• Bản in bị lệch trục, xéo layout: Thước quang (Encoder strip) bị bám bẩn, trầy xước hoặc mắt quang (Encoder sensor) đọc sai xung tín hiệu sẽ khiến máy mất tọa độ, làm bản in bị lệch vài milimet. Lỗi này lộ rõ nhất ở các file in đường viền thẳng hoặc họa tiết dập nổi 3D yêu cầu độ chính xác cao.

• Chữ bị nhòe khi chạy tốc độ cao: Khi motor không đủ lực kéo đồng bộ hoặc hệ thống encoder phản hồi sai vị trí thời gian thực, các font chữ nhỏ hoặc nét chữ đậm sẽ bị nhòe nét, mất đi độ sắc sảo cần thiết.

• Cụm Carriage chạy giật cục, phát ra tiếng kêu: Cụm đầu in (Carriage) di chuyển giật cục, không mượt mà và phát ra tiếng kêu lạ ở hệ gầm. Lỗi này trực tiếp cảnh báo sự cố xung điện ở motor step/servo, dây curoa bị trùng răng hoặc hệ thống sensor định vị hoạt động không ổn định.

8. Nhóm capping – hút – rửa đầu phun

Hệ thống Capping Station đóng vai trò là lá chắn bảo vệ, giữ ẩm và phục hồi năng lực phun mực cho dải đầu phun nano trong suốt vòng đời vận hành.

8.1 Linh kiện trong nhóm này

• Capping UV (Đế ủ đầu phun): Bệ đỡ trung tâm nơi cụm đầu in di chuyển về áp chặt vào sau ca làm việc để cô lập mặt đầu phun với môi trường ngoài.

• Miếng cao su capping (Gioăng cao su): Viền cao su đàn hồi bao quanh khay cap, giữ nhiệm vụ ôm khít lấy viền đầu phun để tạo môi trường kín tuyệt đối, ngăn mực UV bị đông cứng bởi luồng gió ngoài.

• Pump hút mực (Bơm nhu động): Motor bơm chịu hóa chất, tạo lực hút chân không để kéo mực tươi từ bình chứa qua đầu phun nhằm xả bỏ mực cặn, bọt khí thừa.

• Rờ-le điều khiển pump: Linh kiện điện tử đóng ngắt mạch điện, điều phối chính xác thời gian và áp lực hút xả của hệ thống bơm mực.

• Wiper (Gạt mực): Lưỡi gạt bằng cao su dẻo chuyên dụng, thực hiện nhiệm vụ quét dọn sạch sẽ mực thừa bám dính trên bề mặt lỗ phun nano sau mỗi chu kỳ vệ sinh.

• Bộ vệ sinh đầu phun (Maintenance kit): Hệ thống khay cơ khí tích hợp điều khiển việc nâng hạ bệ cap và vận hành lưỡi gạt wiper nhịp nhàng theo lập trình.

8.2 Lỗi phổ biến

• Capping hở khiến đầu phun mất tia
• Pump yếu khiến không kéo được mực lên
• Cao su capping chai cứng
• Wiper rách gây lem màu

9.  Nhóm Mainboard – Bo Mạch – Nguồn

Nhóm bo mạch và nguồn chịu trách nhiệm tiếp nhận lệnh in từ máy tính, số hóa dữ liệu và phân phối chính xác dòng điện đến các linh kiện ngoại vi như đầu phun, motor và đèn sấy.

9.1 Gồm các linh kiện chính

• Mainboard UV (Bo mạch chủ): Trung tâm điều phối xử lý dữ liệu tổng của máy in, kết nối máy tính với thiết bị.

• Board đầu phun: Bo mạch phụ nằm sát cụm carriage, chịu trách nhiệm chuyển đổi dữ liệu hình ảnh thành các xung điện điều khiển các lỗ phun nano bắn mực.

• Board UV: Bo mạch chuyên dụng nhận tín hiệu để đóng/ngắt và điều chỉnh công suất chiếu sáng của hệ thống đèn sấy LED UV.

• Board Motor: Mạch công suất điều khiển dòng điện, tần số xung cấp cho các hệ thống motor chuyển động trục X và trục Y.

• Board cảm biến: Bo mạch phụ xử lý tín hiệu từ các mắt đọc quang học, cảm biến hành trình, cảm biến độ cao chuyển về mạch tổng.

• Nguồn tổng 24V: Bộ nguồn xung cấp điện áp DC ổn định cho toàn bộ hệ thống bo mạch, motor nhỏ và cảm biến vận hành.

• Nguồn đèn UV: Bộ chuyển đổi nguồn công suất cao, cấp dòng điện riêng biệt để nuôi hệ thống đèn sấy UV.

• Cáp đầu phun: Hệ thống cáp bẹ (cáp phim) chịu trách nhiệm truyền tải tín hiệu xung hỏa tốc từ board đầu phun xuống các chân pin của đầu in.

• Cảm biến vật liệu: Mắt thần đo đạc tọa độ phôi, nhận diện có hoặc không có vật liệu trên bàn in để đưa ra lệnh chạy file an toàn.

9.2 Khi mainboard bị lỗi

• Máy không nhận diện đầu phun: Phần mềm điều khiển báo lỗi mất kết nối đầu in (Printhead Error). Nguyên nhân do đứt cáp đầu phun, chập chân pin hoặc bo đầu phun bị sốc điện dòng.

• Đèn sấy UV không sáng: Máy vẫn quét hỏa tốc và phun mực nhưng đèn không đánh lửa, mực in hoàn toàn không khô. Sự cố này cảnh báo chết board UV hoặc hỏng bộ nguồn đèn.

• Máy khởi động bình thường nhưng không thực hiện lệnh in: Hệ thống cơ gầm vẫn về gốc Home an toàn nhưng khi bấm lệnh chạy file, máy đứng im và phần mềm báo lỗi truyền dữ liệu (Data Timeout Error) do mainboard chính bị treo.

• Hệ thống Motor tê liệt hoàn toàn: Carriage không di chuyển, bệ bàn không nâng hạ. Nguyên nhân do board điều khiển motor bị nổ tụ hoặc tụt áp nguồn cấp 24V.

10. Nhóm bàn in – Buồng in – Trục YZ

Nhóm này có vai trò hỗ trợ việc giữ vật liệu và vận hành hành trình đầu phun.

• Bàn hút chân không: Mặt bàn phẳng bằng hợp kim cao cấp đục hàng ngàn lỗ nhỏ kết hợp quạt hút công suất lớn phía dưới, giữ chặt các phôi vật liệu nhẹ, mỏng (decal, formex, mica) không bị phồng rộp trong khi in.

• Motor nâng hạ đầu phun (Trục Z): Motor điều khiển cụm carriage di chuyển lên/xuống ăn khớp theo độ dày mỏng thực tế của từng loại vật liệu.

• Sensor chống va chạm: Linh kiện bảo vệ cơ học nằm ở hai biên cụm đầu in. Khi phát hiện vật liệu bị vênh hoặc đặt sai cao độ, sensor sẽ kích hoạt lệnh ngắt khẩn cấp để ngăn phôi cứng cạ quẹt làm hỏng mặt đầu phun.

• Hệ thống Trục X – Y – Z: Các trục hành trình cơ khí định hình không gian ba chiều của máy in. Trục X điều phối cụm đầu in chạy ngang, trục Y điều khiển bệ máy chạy dọc và trục Z quản lý độ cao.

• Trục vít me: Trục truyền động xoắn cơ khí độ chính xác cao phối hợp cùng motor để dịch chuyển bệ máy trục Y hoặc trục Z mượt mà, triệt tiêu hoàn toàn độ rơ cơ học.

• Bộ cánh gạt chống tĩnh điện: Thanh khử tĩnh điện ion hóa giúp triệt tiêu điện tích trên bề mặt phôi mica, nhựa PVC trước khi in, ngăn hiện tượng tĩnh điện hút dạt hạt mực làm nhòe bản in.

11. Nhóm tản nhiệt – Làm mát

Do hệ thống đèn LED UV công suất cao và các motor servo phải ép tải cày đơn liên tục 24/7, nhiệt độ phát sinh tại cụm đầu in là rất lớn. Nhóm linh kiện tản nhiệt giữ vai trò giải nhiệt hỏa tốc để bảo vệ thiết bị không bị quá nhiệt, nổ mạch.

Các linh kiện giải nhiệt xương sống

• Quạt làm mát công nghiệp: Hệ thống quạt thổi gió lưu lượng cao gắn tại thùng máy và cụm carriage để lưu thông không khí, hạ nhiệt nhanh cho các bo mạch và mô-tơ.

• Khối tản nhiệt nhôm: Các thanh/khối nhôm sẻ rãnh đa tầng áp chặt vào dải đèn LED UV và các IC công suất trên bo mạch để thu gom và tản nhiệt ra môi trường nhanh nhất.

• Hệ thống nước làm mát: Áp dụng chủ yếu trên các dòng máy UV phẳng công nghiệp khổ lớn và trung. Hệ thống gồm block làm lạnh, bình chứa nước và bơm tuần hoàn đẩy nước mát chạy trực tiếp qua vỏ đèn UV để giải nhiệt, giữ cho dải đèn luôn hoạt động ở ngưỡng nhiệt độ an toàn.

• Bộ thanh tản nhiệt chống tĩnh điện: Phối hợp cùng hệ thống quạt để đẩy luồng khí cân bằng ion vào vùng in, vừa làm mát vừa ngăn bụi bẩn công nghiệp bám dính vào các linh kiện quang học nhạy cảm của máy.

12  Phần mềm – Driver – ICC Profile

• Phần mềm RIP (Maintop, Photoprint, Ultraprint): Trình biên dịch có nhiệm vụ dàn trang, bóc tách các lớp mực độc lập (Trắng - Màu - Bóng) và chuyển đổi định dạng file ảnh (TIF, JPG, PNG) thành file dữ liệu ma trận điểm mực (file RIP) cho máy in đọc.

• Driver điều khiển đầu phun: Bộ mã lệnh nền tảng giúp máy tính nhận diện cấu hình phần cứng, thiết lập tần số phóng hạt mực nano và kiểm soát hành trình quét của cụm carriage.

• Tệp cấu hình màu ICC Profile: Bộ mã hiệu chỉnh dải màu sắc dành riêng cho từng loại phôi vật liệu đặc thù (ICC cho mica khác hoàn toàn ICC cho inox, alu). Chọn đúng ICC Profile giúp bản in lên màu chuẩn đét, tươi rõ, chuyển màu gradient mượt mà và triệt tiêu ố màu.

13. Những linh kiện máy in UV dự phòng tại xưởng

Để phân xưởng luôn chủ động cày đơn liên tục, không bị rơi vào cảnh "vỡ trận" trễ tiến độ giao hàng khi phát sinh sự cố vặt hằng ngày, chủ xưởng cần lưu kho sẵn các nhóm linh kiện tiêu hao sau:

13.1 Đối với phân xưởng quy mô nhỏ và vừa (Chạy ca ngày)

Các dòng linh kiện giá mềm nhưng cực kỳ dễ hao mòn, cần có sẵn để thợ tự thay thế trong 5 phút tại chỗ:

• 4 đến 6 cục Damper UV: Đề phòng nghẹt lọc cặn mực gây sọc bài, mất tia.

• 1 bộ Dây dẫn mực UV: Thay thế hỏa tốc khi dây cũ bị gãy ngầm, lọt khí.

• 1 khay Capping Station (bộ nắp chụp): Dự phòng khi lớp cao su bị chai cứng, hở khí.

• 1 chiếc Van một chiều: Thay thế ngay khi hệ thống bị tụt áp, mực bị chảy ngược.

• 1 mô-tơ Pump hút mực (bơm nhu động): Xử lý khi bơm yếu không kéo được mực thải khi vệ sinh.

• 1 chiếc Quạt tản nhiệt cụm UV: Đảm bảo giải nhiệt bo mạch, tránh chập cháy do quá nhiệt.

• 1 mắt Cảm biến vật liệu: Thay thế khi sensor hỏng khiến máy không nhận diện phôi in.

• 1 bộ Lọc mực đầu nguồn: Đảm bảo thay thế định kỳ để bảo vệ dải đầu phun đắt tiền.

13.2 Đối với phân xưởng công nghiệp quy mô lớn (Vận hành 24/7)

Bên cạnh các linh kiện tiêu hao, các xưởng lớn bắt buộc phải đầu tư sẵn các linh kiện cốt lõi để triệt tiêu hoàn toàn thời gian máy chết (Downtime):

• 1 dải Đầu phun dự phòng: Sẵn sàng thay mới hỏa tốc khi đầu cũ bị va quẹt vật lý hoặc thông vách, xước mặt.

• 1 chiếc Board điều khiển UV (hoặc Board đầu phun): Dự phòng rủi ro chập cháy bo mạch do sốc dòng, nổ tụ vào mùa cao điểm.

• 1 bộ Dây cáp điện đầu phun (Cáp phim): Thay ngay khi cáp bị gãy gập, rỉ sét chân pin gây lỗi mất kết nối tín hiệu.

14. Vì sao linh kiện máy in UV rất quan trọng đối với chủ xưởng

Linh kiện máy in UV không đơn thuần là những phụ tùng cơ khí vô tri bọc trong lớp vỏ máy. Chúng là nền tảng quyết định trực tiếp đến năng lực cạnh tranh, uy tín thương hiệu và biên lợi nhuận ròng của toàn bộ nhà xưởng.

14.1 Bảo hiểm tối đa tiến độ giao hàng cho đối tác

Vào mùa cao điểm cày đơn, việc máy in đột ngột "đình công" do nghẹt một cục damper hay hở một miếng cao su capping sẽ kéo theo hiệu ứng domino chí mạng. Chậm tiến độ một bản in quảng cáo sẽ làm chậm cả dây chuyền dựng backdrop sự kiện, trễ giờ khai trương hoặc ngày tổ chức giải đấu của đối tác. Sở hữu linh kiện chuẩn và có đồ dự phòng giúp xưởng xử lý sự cố hỏa tốc, giữ trọn chữ Tín dài lâu với khách hàng.

14.2 Đảm bảo chất lượng thành phẩm, triệt tiêu hao hụt phôi

Đối với nhóm khách hàng cao cấp làm đồ decor nội thất, gia công quà tặng doanh nghiệp hay in phôi mặt vợt pickleball tiêu chuẩn, độ chính xác đồ họa là tuyệt đối. Chỉ cần dải đầu phun bị lệch một ly, thước quang bám bụi hay hệ thống cấp mực thiếu áp gây sọc bài, toàn bộ lô phôi mica, inox đắt tiền sẽ thành phế phẩm. Linh kiện chuẩn ngạch giúp máy phun đúng điểm rơi kỹ thuật, lên màu sắc sảo, triệt tiêu hoàn toàn chi phí in lại.

14.3 Tối ưu hóa bài toán dòng tiền và chi phí vận hành

Cấu hình máy in UV nếu sử dụng linh kiện chính ngạch và bảo dưỡng đúng chuẩn kỹ thuật có thể vận hành ổn định trên 2 năm không cần sửa chữa lớn. Ngược lại, nếu chủ xưởng ham rẻ lựa chọn các dòng damper vá, mực trôi nổi hay bỏ bê vệ sinh hệ khung gầm, thiết bị sẽ liên tục lỗi vặt hằng tháng. Chi phí gọi thợ ngoài sửa chữa cộng dồn, cộng với tiền thay đầu phun hỏng và tổn thất thời gian máy chết sẽ ngốn một khoản ngân sách lớn hơn rất nhiều so với việc đầu tư linh kiện chuẩn ngay từ đầu.

15. Cách chọn linh kiện máy in UV tốt dành cho chủ xưởng

Chọn đúng linh kiện máy in UV không chỉ giúp hệ thống vận hành thông suốt mà còn giúp nhà xưởng tiết kiệm đến 60% chi phí bảo trì hằng năm. Để tối ưu hóa dòng tiền và bảo vệ thiết bị trong giai đoạn 2026, chủ xưởng cần tuân thủ nghiêm ngặt 4 nguyên tắc chọn lọc dưới đây:

15.1 Ưu tiên linh kiện chính ngạch, phân khúc chất lượng cao

• Các linh kiện nằm trong nhóm kỹ thuật cốt lõi như đầu phun, damper UV, khay capping hay bộ lọc mực bắt buộc phải chọn loại có chất lượng tốt nhất.

• Đầu phun đóng vai trò là "trái tim" của toàn bộ máy in, trong khi damper là chốt chặn giữ áp suất mực ổn định. Nếu chủ xưởng ham rẻ lựa chọn hàng trôi nổi kém chất lượng, hệ thống sẽ liên tục bị đứt tia, nghẹt dải phun nano và trực tiếp gây chập cháy đường dây mạch.

15.2 Chọn nhà phân phối uy tín, có năng lực kỹ thuật thực chiến

Một đơn vị cung ứng linh kiện máy in UV chuẩn chuẩn ngạch trên thị trường phải đáp ứng đầy đủ các tiêu chí khắt khe sau để hỗ trợ xưởng xử lý sự cố hỏa tốc:

• Năng lực hỗ trợ kỹ thuật: Có đội ngũ kỹ thuật trưởng sẵn sàng hỗ trợ xử lý sự cố từ xa qua video call hoặc đến ứng cứu trực tiếp tại xưởng hỏa tốc.

• Chính sách hậu mãi minh bạch: Có chế độ bảo hành, đổi trả rõ ràng cho từng danh mục linh kiện bán ra.

• Nguồn hàng sẵn kho: Luôn lưu kho sẵn đầy đủ các mã linh kiện thay thế để ứng cứu cho nhà xưởng trong các tình huống phát sinh lỗi vào mùa cao điểm cày đơn.

• Tuyệt đối chỉ hợp tác với những đơn vị có sự am hiểu sâu sắc về công nghệ in kỹ thuật số UV để nhận được tư vấn chính xác dòng linh kiện tương thích với model máy của xưởng.

15.3 Kiểm tra tuyệt đối độ tương thích thông số trước khi lắp đặt

Hệ thống máy in UV có tính đồng bộ rất cao, không phải linh kiện nào cũng có thể lắp đặt dùng chung cho mọi dòng máy. Chỉ cần một sai lệch nhỏ về thông số kỹ thuật cũng có thể dẫn đến các xung đột hệ thống nghiêm trọng:

• Máy chạy đầu phun Epson i1600 tuyệt đối không được lắp chung loại damper của dòng đầu Epson i3200.

• Đèn sấy LED UV thay mới phải tương thích 100% về thông số điện áp (12V - 24V - 48V) và bước sóng ánh sáng tiêu chuẩn.

• Bo mạch điều khiển (Mainboard, board đầu phun) bắt buộc phải trùng khớp đời và model phiên bản của máy.

• Hệ thống cảm biến hành trình, cảm biến vật liệu và đường dây cáp tín hiệu phải đúng chuẩn để triệt tiêu rủi ro đọc sai xung tín hiệu định vị.

15.4 Nói không với các dòng mực UV giá rẻ, trôi nổi

Sử dụng mực in UV kém chất lượng là nguyên nhân hàng đầu phá hủy toàn bộ hệ thống linh kiện bên trong máy in mà nhiều chủ xưởng không lường trước được:

• Gây đóng cặn keo kết tủa, làm nghẹt vĩnh viễn các lỗ phun nano trên mặt đầu in.

• Chứa hóa chất ăn mòn mạnh làm phồng rộp, biến dạng dải damper lọc mực.

• Tạo màng cặn đóng kẹt van một chiều, phá hủy cấu trúc dẻo của capping và lưỡi gạt mực wiper.

• Khi xuất bản in test head, dải line mực sẽ bị mất tia đồng loạt theo hàng cố định.

• Việc tiết kiệm vài trăm ngàn đồng tiền mực trôi nổi có thể khiến chủ xưởng phải đánh đổi bằng việc chi ra vài chục triệu đồng để thay mới đầu phun bị hỏng.

>>> Xem thêm: Top những dòng máy in UV đang được săn đón nhất hiện nay

16. Linh kiện máy in UV ảnh hưởng đến 80% hiệu suất của xưởng in

Muốn phân xưởng vận hành êm ái, tối ưu hóa lợi nhuận thì bài học vỡ lòng của chủ xưởng là phải thấu hiểu tường tận cấu trúc linh kiện máy in UV. Khi bạn đầu tư đúng loại đầu phun, chọn chuẩn dòng damper, bộ cap, hệ bo mạch, hệ thống motor chuyển động và nguồn mực chất lượng cao, cỗ máy in UV sẽ vận hành bền bỉ, chuẩn màu đét suốt nhiều năm liền. Ngược lại, việc dung túng cho một linh kiện kém chất lượng nằm trong máy sẽ tạo ra một chuỗi lỗi hệ thống nối tiếp nhau, làm phát sinh chi phí sửa chữa vô hạn.

Nếu phân xưởng của bạn đang tìm kiếm nguồn linh kiện UV chính ngạch hoặc cần tư vấn sâu để chọn cấu hình máy in UV thực chiến phù hợp với tệp khách hàng của xưởng, hãy liên hệ ngay với đội ngũ kỹ thuật trưởng của Nam Quang Digital Digital. Với nhiều năm kinh nghiệm thực tế trong ngành in ấn kỹ thuật số, Nam Quang Digital sẽ hỗ trợ bạn bóc tách lỗi, chọn đúng mã linh kiện chuẩn xác theo từng model máy, giúp xưởng in của bạn tối ưu hóa hiệu suất và bảo vệ dòng vốn đầu tư lâu dài.

• Hotline Hỗ Trợ Kỹ Thuật & Đặt Hàng: 0838.35.36.37 (Zalo hỗ trợ 24/7)

• Văn Phòng & Kho Linh Kiện Miền Nam: 822/28 Hương Lộ 2, Phường Bình Trị Đông, TP Hồ Chí Minh, Việt Nam

• Website Chính Thức: mayinphunkholon.com.vn

• Email Liên Hệ: namquangdigital@gmail.com





Xem thêm các sản phẩm được bán tại Nam Quang Digital Printing:

Sản phẩm máy in phun khổ lớn

Linh kiện máy in phun khổ lớn

Máy cắt Laser thanh lí giá rẻ tại đây

MỌI CHI TIẾT XIN LIÊN HỆ NAM QUANG DIGITAL PRINTING

Hotline: 0838.35.36.37

Zalo: 0838.35.36.37 ( 24/24)

Email: namquangdigital@gmail.com
