Cảm biến quang OmDHom E3JK-DS30M1
Cảm biến quang là gì ?
Trước khi vào nội dung chính thì chúng ta sẽ cùng nhau tìm hiểu sơ lược về loại thiết bị này trước nhé. Cảm biến quang (tên tiếng anh là Photoelectric Sensor) là tổ hợp của các linh kiện quang điện. Khi tiếp xúc với ánh sáng chúng sẽ thay đổi trạng thái, cảm biến quang sử dụng ánh sáng phát ra từ bộ phận phát để phát hiện sự hiện diện của vật thể. Khi có sự thay đổi ở bộ phận thu thì mạch điều khiển của cảm biến quang sẽ cho ra tín hiệu ở ngõ OUT. Cảm biến quang là thiết bị đóng vai trò rất quan trọng trong lĩnh vực công nghiệp tự động hóa. Nếu không có cảm biến quang thì khó mà có được tự động hóa, giống như làm việc mà không nhìn được vậy.

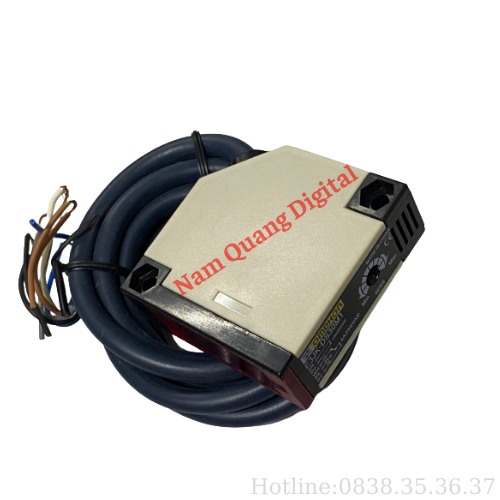

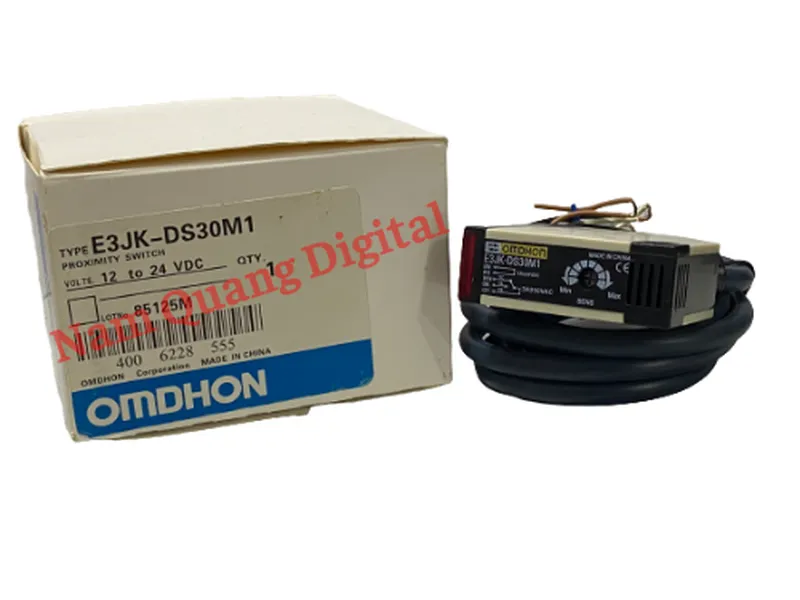

Cảm biến quang OmDHom E3JK-DS30M1 cho máy in bạt quảng cáo
Thông thường thì với một cảm biến quang chúng ta sẽ có các thông số cấu tạo cần lưu ý như sau:
Loại cảm biến: thu – phát, phản xạ gương, phản xạ khuếch tán
Nguồn cấp: cảm biến sử dụng nguồn 12-24VDC, 24-240VAC ±10% 50/60Hz, 24-240VDC ±10%(Ripple P-P:Max. 10%)
Khoảng cách phát hiện: 15m (Loại thu – phát); 0.1~3m, 0.1~5m (phản xạ gương); 700mm (phản xạ khuếch tán)
Độ trễ: lớn nhất 20% khoảng cách cài đặt định mức (phản xạ khuếch tán)
Vật phát hiện chuẩn: vật mờ đục Ø15 mm (thu-phát), vật mờ đục Ø60 mm (phản xạ gương), vật mờ đục – trong mờ (phản xạ khuếch tán)
Nguồn sáng: sử dụng LED hồng ngoại (940nm), LED hồng ngoại ( 850nm), LED đỏ (660 nm)
Chế độ hoạt động: có thể lựa chọn Light ON hay Dark ON bởi công tắc
Ngõ ra: ngõ ra tiếp điểm relay
Chỉ thị hoạt động: đèn led xanh lá (chỉ thị nguồn, sự ổn định), led vàng (chỉ thị hoạt động)
Thời gian đáp ứng: Max.1ms, 20ms
Điều chỉnh độ nhạy: biến trở điều chỉnh

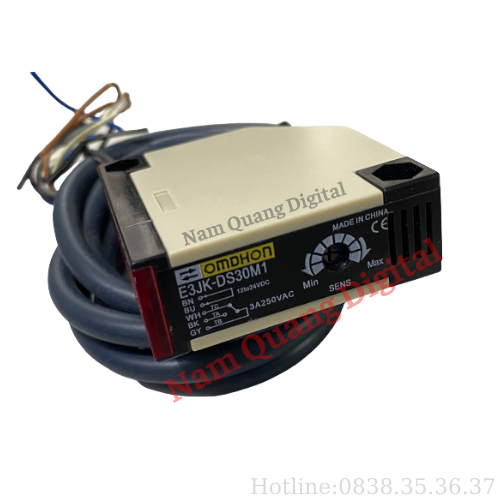

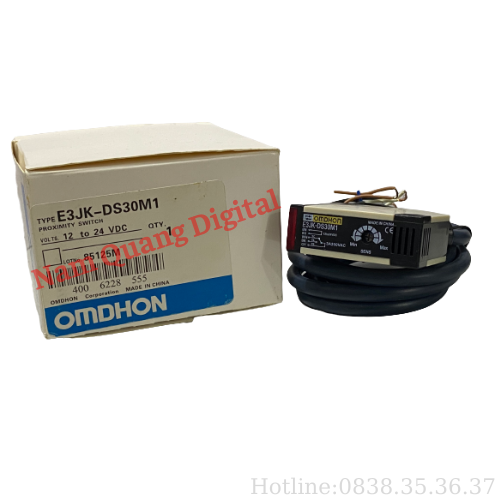

cảm biến quang OmDHom E3JK-DS30M1 mắt đọc
Bộ phận phát sáng:
Hầu hết thì các loại cảm biến quang thường sử dụng đèn bán dẫn LED và anh sáng được phát ra theo xung. Nhịp điệu xung đặc biệt giúp cảm biến phân biệt được ánh sáng của cảm biến và ánh sáng từ các nguồn khác (như ánh nắng mặt trời hoặc ánh sáng trong phòng). Các loại LED thông dụng nhất là LED đỏ, LED hồng ngoại hoặc LED lazer. Một số dòng cảm biến đặc biệt dùng LED trắng hoặc xanh lá. Ngoài ra thì trong một số trường hợp chúng ta cũng có thể thấy loại LED vàng.
Bộ phận thu sáng:
Thông thường đối với một cảm biến quang thì bộ thu sáng là một phototransistor (tranzito quang). Bộ phận này cảm nhận ánh sáng và chuyển đổi thành tín hiệu điện tỉ lệ. Hiện nay nhiều loại cảm biến quang sử dụng mạch ứng dụng tích hợp chuyên dụng ASIC (Application Specific Integrated Circuit). Mạch này tích hợp tất cả bộ phận quang, khuếch đại, mạch xử lý và chức năng vào một vi mạch (IC). Bộ phận thu có thể nhận ánh sáng trực tiếp từ bộ phát (như trường hợp của loại thu-phát), hoặc ánh sáng phản xạ lại từ vật bị phát hiện (trường hợp phản xạ khuếch tán).
Mạch xử lý tín hiệu đầu ra:
Mạch đầu ra chuyển tín hiệu tỉ lệ (analogue) từ tranzito quang thành tín hiệu ON/OFF được khuếch đại. Khi lượng ánh sáng thu được vượt quá mức ngưỡng được xác định, tín hiệu ra của cảm biến được kích hoạt. Mặc dù một số loại cảm biến thế hệ trước tích hợp mạch nguồn và dùng tín hiệu ra là tiếp điểm rơ-le (relay) vẫn khá phổ biến, ngày nay các loại cảm biến chủ yếu dùng tín hiệu ra bán dẫn (PNP/NPN). Một số cảm biến quang còn có cả tín hiệu tỉ lệ ra phục vụ cho các ứng dụng đo đếm.
Cảm biến quang thu phát chung (through – beam sensor):
Đặc điểm:
Loại cảm biến quang thu phát độc lập là cảm biến ánh sáng không phản xạ, để hoạt động được cần một con phát ánh sáng và một con thu ánh sáng lắp đối diện với nhau. Đặc điểm của dòng cảm biến này là không bị ảnh hưởng bởi bề mặt, màu sắc, khoảng cách phát hiện đến 60m.
Nguyên lý hoạt động như sau:
Trạng thái không có vật cản: cảm biến phát ánh sáng và cảm biến thu ánh sáng. Quá trình phát và thu ánh sáng liên tục với nhau
Trạng thái có vật cản: cảm biến phát vẫn phát ánh sáng nhưng cảm biến thu ánh sáng không thu được ánh sáng (bị vật cản che chắn)
