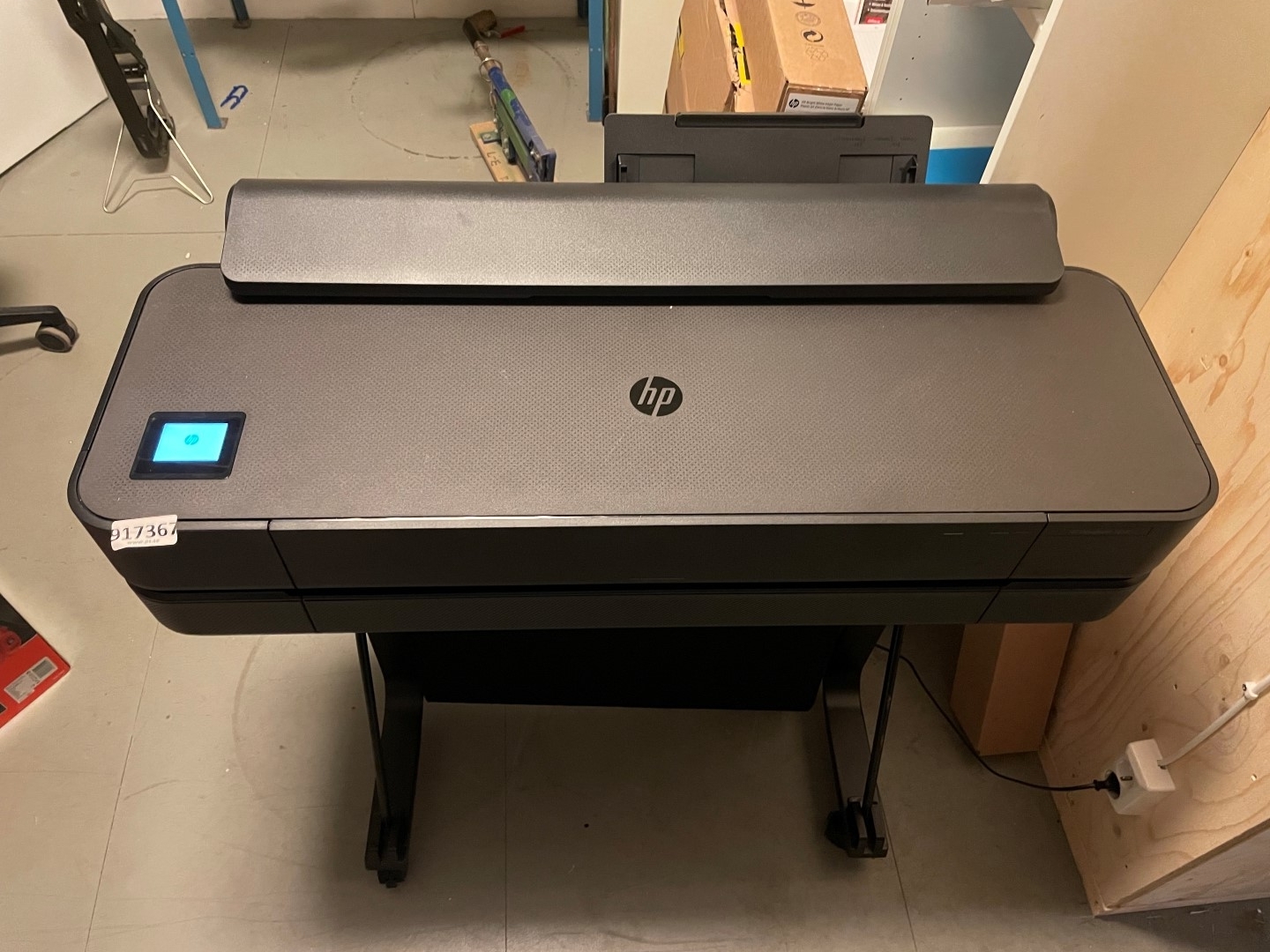

Formatter Board trên HP DesignJet T650 là gì?

Ngày đăng: 05/02/2026

19 Lượt xem

0 Đánh giá

Formatter Board trên HP DesignJet T650 là bo điều khiển trung tâm quản lý USB LAN xử lý lệnh in và điều phối dữ liệu cho đầu in giúp máy hoạt động ổn định.

Formatter Board trên HP DesignJet T650 / T630 là gì?

1. Nguyên nhân lỗi USB, cách xử lý và kinh nghiệm thực tế từ người trong nghề

Trong quá trình sử dụng các dòng máy in khổ lớn A1 như HP DesignJet T650 và T630, rất nhiều anh em kỹ thuật cũng như người dùng cuối gặp chung một tình trạng tưởng nhỏ nhưng gây bế tắc lớn, đó là máy không nhận cổng USB.
Cắm cáp không báo gì. Cài driver vẫn báo No device found. Đổi máy tính không ăn. LAN in bình thường nhưng USB thì chết hẳn.

Đi sâu vào thực tế sửa chữa, hơn 90% các trường hợp này liên quan trực tiếp đến Formatter Board hoặc đường giao tiếp USB đi vào Formatter.
Bài viết này sẽ phân tích toàn diện, chi tiết và đúng bản chất kỹ thuật về Formatter Board trên HP DesignJet T650 / T630, giúp anh em hiểu rõ để xử lý đúng bệnh, tránh thay linh kiện oan.

Formatter Board trên HP DesignJet T650 là gì?

2. Formatter Board trên HP DesignJet T650 / T630 là gì?

Formatter Board còn được gọi là bo điều khiển trung tâm của máy in.
Nếu ví máy in là một cơ thể sống thì Formatter chính là bộ não.

Trên HP DesignJet T650 / T630, Formatter Board đảm nhiệm các vai trò cốt lõi:

Quản lý toàn bộ giao tiếp dữ liệu với bên ngoài
Tiếp nhận lệnh in từ máy tính qua USB hoặc LAN
Xử lý dữ liệu in trước khi gửi sang main engine
Điều phối dữ liệu cho đầu in, motor, encoder
Quản lý firmware và các giao thức kết nối

Nói ngắn gọn, mọi lệnh in đều phải đi qua Formatter Board.
Vì vậy, khi USB không nhận, việc đầu tiên cần nghĩ tới không phải driver, mà là Formatter hoặc đường tín hiệu USB đi vào Formatter.

Formatter Board trên HP DesignJet T650 là gì?

3. Vị trí và cấu trúc Formatter Board trên T650 / T630

Formatter Board trên hai dòng máy này thường nằm ở khu vực phía sau hoặc bên hông máy, nơi tập trung:

Cổng USB
Cổng LAN
Cổng nguồn tín hiệu
Khe firmware và bộ nhớ

Bo này được cấp nguồn riêng từ bộ nguồn chính của máy và hoạt động liên tục khi máy bật.

Đặc điểm của Formatter Board dòng T650 / T630 là:

Thiết kế gọn, linh kiện SMT dày
IC giao tiếp USB tích hợp trực tiếp
Khá nhạy cảm với điện áp và môi trường ẩm

Chính vì thiết kế này mà Formatter rất dễ gặp lỗi nếu điều kiện sử dụng không ổn định.

Xem thêm : >>> Đặt mua Formatter Board HP T650

4. Biểu hiện lỗi Formatter Board thường gặp liên quan đến USB

Khi Formatter gặp vấn đề ở mảng USB, máy thường có những biểu hiện rất đặc trưng:

Cắm cáp USB nhưng máy tính hoàn toàn không nhận máy in
Cài driver thành công nhưng hệ thống vẫn báo No device found
Trong menu kết nối của máy in không xuất hiện USB
Đổi nhiều loại cáp USB khác nhau vẫn không cải thiện
LAN in bình thường, chỉ riêng USB không hoạt động

Điểm quan trọng cần nhớ là LAN còn in được không có nghĩa Formatter còn tốt hoàn toàn.
Rất nhiều trường hợp Formatter chỉ hỏng riêng phần IC USB.

5. Vì sao lỗi USB trên HP DesignJet T650 / T630 lại thường nằm ở Formatter?

Khác với các dòng máy in nhỏ, USB trên T650 / T630 không đi trực tiếp vào main engine, mà đi thẳng vào Formatter Board.

USB là cổng giao tiếp rất nhạy cảm, chỉ cần:

Sốc điện nhẹ
Điện áp không ổn định
Cắm rút sai thời điểm

là IC USB trên Formatter có thể suy hoặc chết hẳn.

Thực tế sửa chữa cho thấy, khi USB chết nhưng LAN vẫn chạy, gần như chắc chắn Formatter đã bị lỗi phần USB.

6. Nguyên nhân thường gặp gây lỗi Formatter Board trên T650 / T630

6.1 . cổng USB trên Formatter bị cháy hoặc suy IC

Đây là nguyên nhân phổ biến nhất.

Nguyên nhân sâu xa thường đến từ thói quen sử dụng:

Cắm hoặc rút cáp USB khi máy đang bật
Sử dụng cáp USB kém chất lượng, lõi mỏng
Cáp USB quá dài gây sụt áp
Sét lan truyền nhẹ qua đường điện hoặc USB
Máy bật tắt liên tục trong môi trường điện không ổn định

Dấu hiệu nhận biết rất rõ:

USB hoàn toàn không nhận
Máy tính không báo thiết bị mới
LAN vẫn in bình thường

Trong trường hợp này, khả năng cao là hỏng phần cứng trên Formatter.

6.2 . Lỗi firmware Formatter Board

Không phải lúc nào USB không nhận cũng là hỏng board.

Rất nhiều máy bị lỗi do firmware Formatter.

Nguyên nhân thường gặp:

Update firmware bị lỗi
Mất điện đột ngột trong lúc update
Firmware không tương thích phiên bản
Firmware bị crash sau thời gian dài sử dụng

Dấu hiệu:

USB lúc nhận lúc không
Reset nguồn thì nhận lại tạm thời
Máy tính nhận driver nhưng không in được
Máy hay treo, phản hồi chậm

Trường hợp này chưa nên thay Formatter, vì hoàn toàn có thể xử lý bằng firmware.

6.3 . Lỗi cáp USB hoặc cổng USB máy tính

Nghe đơn giản nhưng lại là lỗi khiến nhiều anh em “đau ví”.

Nguyên nhân:

Cáp USB dài quá 3m
Cáp rẻ, lõi mỏng, suy điện
Cáp đã gãy ngầm
Cổng USB máy tính yếu nguồn

Không ít trường hợp thay Formatter xong mới phát hiện lỗi nằm ở cáp USB.
Đây là lý do vì sao luôn phải loại trừ yếu tố bên ngoài trước.

6.4 . Formatter Board bị ẩm hoặc oxy hóa

Đặc biệt hay gặp ở:

Miền Trung
Tây Nguyên
Khu vực gần biển
Xưởng đặt sát nền xi măng

Độ ẩm cao khiến:

Chân IC bị mốc
Đường mạch bị oxy hóa
Giao tiếp USB chập chờn

Dấu hiệu:

USB lúc nhận lúc không
Mở máy ra thấy chân linh kiện có dấu hiệu mốc nhẹ

6.5 .Nguồn cấp cho Formatter không ổn định

Formatter Board rất nhạy với nguồn.

Nguyên nhân có thể đến từ:

Nguồn tổng yếu
Adapter cấp nguồn lỗi
Tụ lọc nguồn đã già

Dấu hiệu:

USB lúc nhận lúc không
Máy treo ngẫu nhiên
Khởi động lâu

7. Cách xử lý lỗi Formatter Board trên HP DesignJet T650 / T630 theo đúng trình tự

Bước 1: Loại trừ hoàn toàn lỗi bên ngoài

Trước khi đụng tới máy, cần làm những việc đơn giản nhất:

Đổi cáp USB ngắn dưới 2m
Thử máy tính khác
Không cắm qua hub USB
Cắm trực tiếp vào cổng USB main của PC

Bước này giúp loại bỏ ít nhất 20–30% lỗi không cần sửa máy.

Bước 2: Reset máy đúng chuẩn kỹ thuật

Rất nhiều người reset sai cách.

Cách đúng:

Tắt máy

Rút nguồn điện hoàn toàn
Chờ tối thiểu 5 đến 10 phút
Cắm nguồn lại
Bật máy, chờ máy lên hoàn toàn
Sau đó mới cắm USB

Không cắm USB trong lúc máy đang boot.

Bước 3: Update firmware chính hãng HP qua LAN

Đây là bước cứu sống rất nhiều Formatter tưởng đã chết.

Lưu ý quan trọng:

Chỉ update firmware qua LAN
Không update qua USB
Đảm bảo nguồn điện ổn định
Không tắt máy giữa chừng

Nhiều máy USB hoạt động trở lại hoàn toàn sau khi firmware được làm sạch.

Bước 4: Kiểm tra vật lý Formatter Board

Khi các bước trên không hiệu quả, cần kiểm tra trực tiếp:

Tháo nắp máy
Quan sát cổng USB có cháy, rỉ không
Kiểm tra bo có dấu hiệu ẩm mốc
Kiểm tra chân cắm giữa Formatter và main engine

Nếu thấy cháy cổng USB, gần như chắc chắn Formatter đã hỏng phần cứng.

Bước 5: Thay Formatter Board

Chỉ nên thay Formatter khi:

USB chết hoàn toàn
Firmware không thể cứu
LAN vẫn hoạt động ổn định
Đã loại trừ cáp, PC, nguồn

Trong trường hợp này, thay Formatter là giải pháp dứt điểm và lâu dài nhất.

8. Có nên tiếp tục dùng LAN khi USB hỏng không?

Về mặt kỹ thuật, hoàn toàn có thể.

In qua LAN thường:
Ổn định hơn USB
Ít lỗi giao tiếp
Phù hợp môi trường văn phòng

Tuy nhiên, nếu USB đã chết do cháy IC, vẫn nên cân nhắc:

Formatter có thể tiếp tục suy
Các cổng khác có nguy cơ ảnh hưởng

9. 6 lời khuyên thực tế từ người làm nghề sửa máy in khổ lớn

Không cắm rút USB khi máy đang bật
Luôn dùng cáp USB chất lượng tốt
Ưu tiên in LAN cho ổn định lâu dài
Đặt máy nơi khô ráo, tránh ẩm
Không update firmware khi điện chập chờn
Định kỳ kiểm tra môi trường đặt máy

Trong nghề, lỗi USB trên HP DesignJet T650 / T630 không hiếm, nhưng điều quan trọng nhất là đừng vội kết luận hư Formatter.
Rất nhiều ca chỉ do cáp, firmware hoặc nguồn.
